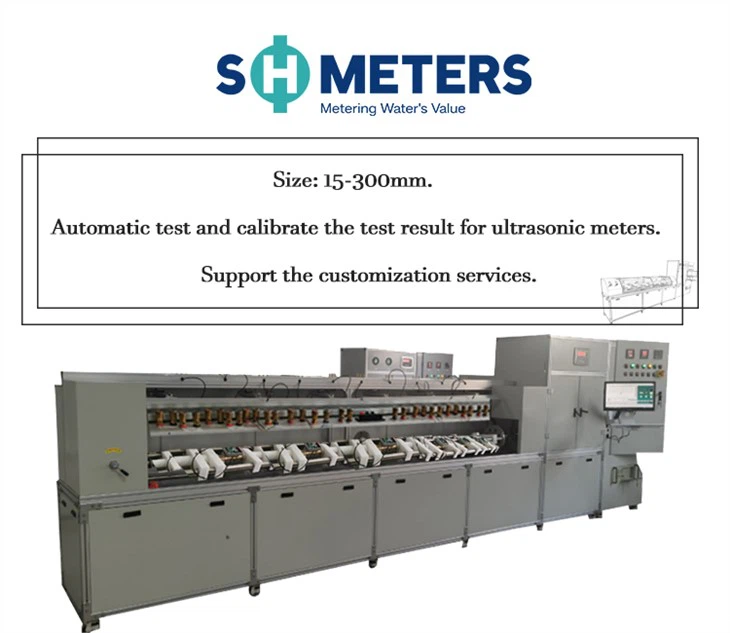

Bench Uji Pengukur Air Ultrasonik Digunakan untuk Meter Air Ultrasonik

Bench uji meter air ultrasonik digunakan untuk mengukur air ultrasonik

Menurut standar saat ini dan peraturan verifikasi pengukuran meter air dingin, meter air panas dan meter panas, alat pengukuran multi-fungsional yang baru dikembangkan yang mengintegrasikan aliran dingin dan cairan panas . pada saat yang sama, dapat melakukan pengukuran dan deteksi meter air dingin, meter air panas dan meter panas {2 {{2 {{2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 {2 (

The design technology of the device is novel, advanced, and highly automated. The calculation, detection and control software is at the leading level in the same industry in the country, and it is simple, flexible and convenient to operate. The device uses video camera and M-BUS to read the flow indicator of the meter under inspection, avoids human error, and achieves accurate and reliable measurement and detection Hasil . Ini memiliki karakteristik luar biasa dari efisiensi kerja tinggi dan kinerja perhitungan yang sangat baik .

Perangkat verifikasi meter air piston

1. informasi dasar tentang perangkat

2. komposisi perangkat

Perangkat ini terdiri dari sistem sumber air, sistem piston, pipa meter klem, perangkat penyesuaian aliran, sistem perangkat standar, sistem kontrol perangkat lunak, dan sistem akuisisi data;

2.1 Sistem Sumber Air

Pompa air atau piston: Laju aliran tertinggi adalah 8m³/jam, menggunakan kontrol konverter frekuensi, perangkat lunak dapat mengatur frekuensi yang berbeda

Tangki Penstabil Tekanan Airbag: Digunakan untuk menstabilkan tekanan sistem pipa . laju aliran Q3 dan di atas menggunakan pompa air untuk pasokan air . juga digunakan untuk mendeteksi gelembung sebelum menyiram .

Tangki Air: 304 Stainless Steel, bagian bawah tangki air dilengkapi dengan sensor level cairan, sistem perangkat lunak dapat mengumpulkan level saat ini tangki air, dilengkapi dengan perangkat pemanas listrik, dan akurasi kontrol suhu air adalah ± 1 derajat.

2.2 Sistem Piston

Aliran kumulatif standar dari perangkat piston adalah produk dari area penampang internal piston dan perpindahan piston dalam periode waktu . Oleh karena itu, pengukuran akurat dari piston dan suhu adalah salah satu faktor penginstal dari perangkat piston. outlet piston untuk mengkompensasi kesalahan diameter silinder piston . untuk meningkatkan keakuratan pengukuran perpindahan, perangkat ini menggunakan penggaris kisi untuk mengukur perpindahan piston . 1, sinyal keluaran dari penguasa kisi adalah sinyal quadratature {5 {ne.

2.3 pipa meter klem

Pipa inspeksi meter terdiri dari perangkat penjepit meter, pipa, katup on-off dan sebagainya . perangkat penjepit untuk meter yang diuji juga disebut clamp meter, yang dapat menyesuaikan jarak sesuai dengan lamanya meter ini, dan dapat mengadopkan cylamp cylamp meter dengan bebas {{2} {2}. Kebocoran udara yang disebabkan oleh kerusakan pada cincin penyegelan yang disebabkan oleh waktu penggunaan yang berlebihan . Pipa uji diatur untuk memenuhi persyaratan penjepit dari meter yang diuji . tabel penjepit perangkat menggunakan tiga piring optik . Axis optik dipasang pada baja stainless. Axis optik dipasang pada baja stainless {5} {Axis optik dipasang pada baja stainless {5} {Axis optical dipasang pada baja stainless {5} {Axis optik dipasang pada baja stain ( Good . Bagian pipa lurus depan dan belakang terbuat dari bahan pom . koefisien ekspansi termal dan kontraksi sangat kecil . slider mengadopsi kontrol numerik . pusat pemesinan diproses pada satu waktu {11}

2.4 Kontrol Regulasi Aliran:

The device is equipped with two flow point pipelines, and two electromagnetic flowmeters are used as flow indicating devices. Below 250L, DN2.5 caliber electromagnetic display is used, and above 250L, DN25 electromagnetic display is used. Pistons are used to provide flow below 500L, and water pumps are used to provide flow above 500L . dilengkapi dengan katup pengatur pneumatik . PLC mengadopsi mode kontrol PID . sesuai dengan umpan balik flowmeter elektromagnetik, pembukaan katup pengatur pneumatik dikendalikan untuk menyesuaikan aliran yang ditetapkan.

2.5 Sistem Standar

Perangkat standar perangkat mengadopsi kombinasi piston dan skala elektronik . Perangkat menggunakan piston sebagai perangkat standar secara default<=500l. the="" piston="" can="" provide="" accurate="" instantaneous="" flow.="" you="" also="" use="" a="" high-speed="" counter="" to="" collect="" displacement="" pulse="" of="" grating="" ruler="" achieve="" standard="" volume="" measurement.="" when="">500L, perangkat ini menggunakan skala elektronik 150kg/6000e sebagai perangkat standar .

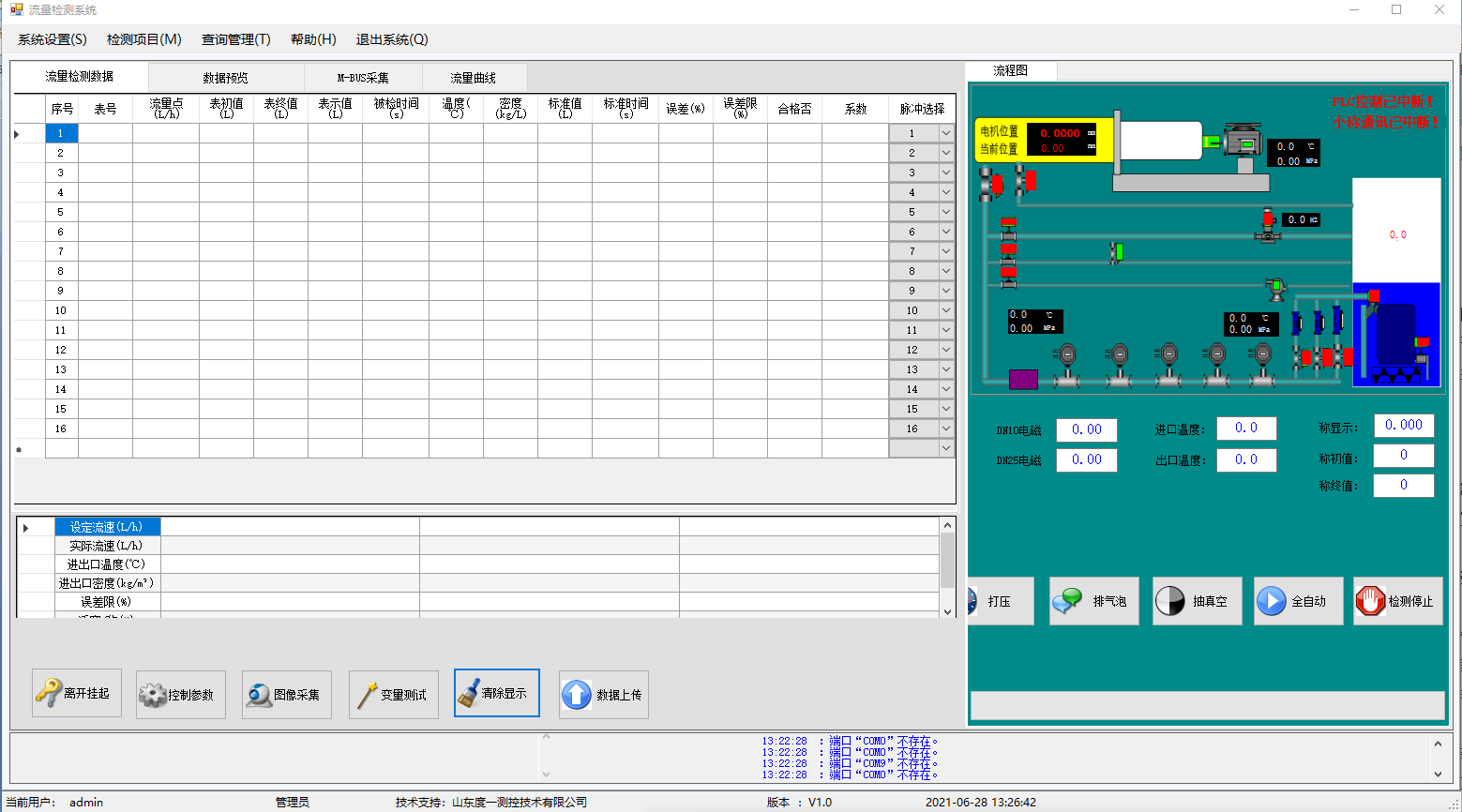

2.6 Sistem Kontrol Perangkat Lunak

Sistem kontrol terutama terdiri dari komputer industri, Siemens S 7-200 Sistem pintar, motor servo, penguasa kisi, berbagai sensor suhu dan tekanan, katup bola pneumatik, perangkat lunak platform, dll. Motor PLC dan Servo mengadopsi merek yang terkenal secara internasional dengan presisi tinggi dan keandalan tinggi, dan perangkat lunak kontrol dan pemrosesan data ditulis sesuai dengan peraturan verifikasi nasional yang relevan .

Sensor terutama mencakup sensor suhu dan sensor tekanan, yang terletak di saluran masuk dan outlet pipa dan outlet air piston . mereka masing -masing digunakan untuk mengukur suhu dan tekanan cairan, dan kemudian mentransmisikan informasi yang tidak sesuai dengan level dan level yang rendah pada waktu dan sistem yang lebih rendah, sistem kontrol, dan banyak. alarm, piston di atas alarm suhu, piston atas alarm tekanan, alarm batas piston, dll .

Di perangkat ini, kisaran pengukuran suhu sensor suhu adalah (0-100) ºC, dan tingkat akurasi adalah A; Kisaran pengukuran tekanan sensor tekanan adalah (0-1.6) MPa, dan tingkat akurasi tidak kurang dari 0 . 5%.

Perangkat lunak perangkat ini ditulis dalam Visual Studio C#, menggunakan database Microsoft Access, proses deteksi dapat ditulis ke dalam database, dan pengguna dapat memodifikasi proses kontrol sesuai dengan izin yang berbeda .

Setelah deteksi, data kesalahan disimpan ke database, dan pengguna dapat menanyakan data kesalahan deteksi kapan saja .

Perangkat lunak berkomunikasi dengan PLC, skala elektronik, penghitung kecepatan tinggi, dll . melalui port serial RS232 .

Perangkat lunak berkomunikasi dengan meter air yang diuji melalui port serial . meter air dapat menggunakan inframerah, mbus, rs485, nfc dan sinyal lainnya, tetapi perlu dikonversi ke antarmuka rs232 untuk menghubungkan komputer {{{3} {{{{3} {{{{3 {{{{{3 {{{{{{{3 {{{{{{{{{{{3 {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{3 { Definisi ditulis ke dalam database, dan pengguna dapat memodifikasi beberapa kode kontrol atau mengembalikan definisi parameter tanpa mengubah bingkai struktur .

3. tabel pemilihan konfigurasi perangkat

DN15 ~ 50 Peraturan Verifikasi Meter Air Otomatis

Saat memverifikasi meter air, pertama -tama periksa apakah rotameter dan sakelar perangkat verifikasi, mengukur sakelar katup silinder, pengukur tekanan, termometer, tombol kontrol, dll . adalah normal dan utuh .

(1) Buka dua posisi katup kontrol meter klip empat arah untuk menjepit meter air yang diuji secara horizontal pada perangkat sesuai dengan arah aliran air, tutup katup pembuangan bypass dari katup pengatur aliran, dan buka katup bola air inlet .

(2) Buka katup pengatur meter aliran besar terlebih dahulu dan kemudian katup pengatur meter aliran kecil untuk menghilangkan udara dalam meter air dan pipa (perhatikan bahwa katup pengatur harus dibuka secara perlahan untuk menghindari kerusakan pada meter aliran), dan kemudian tutup satu dengan satu .

(3) Buka katup pembuangan bypass, buat pointer titik meter air ke "{0" atau skala tertentu, dan catat skala . setelah meletakkan air bersih (30 detik setelah berubah dari aliran kontinu ke air yang menetes), tutup katup air . dinyalakan pada laju aliran yang mengalir ke aliran air), tutup aliran air {. menyalakan laju aliran yang mengalir ke aliran air), tutup aliran air {. menyalakan laju aliran dari aliran air), tekan aliran air {. menyalakan laju aliran dari aliran air), tutup alur air. nilai pengukuran yang ditentukan . segera tutup katup pengatur; Rekam nilai yang ditunjukkan dari skala mesin kerja setelah level air yang ditunjukkan di konter kerja adalah statis .

(4) Nyalakan dan sesuaikan laju aliran flowmeter ke titik aliran nominal, dan ulangi operasi (3) .

(5) Perlahan -lahan buka katup pengatur aliran minimum untuk meningkatkan laju aliran perlahan -lahan . ketika pointer segitiga (melingkar) mulai berputar secara terus menerus dan merata dengan mata telanjang, catat nilai pengukur yang ditunjukkan sebagai nilai sensitif dari meter air (laju aliran mulai) .

(6) Tentukan apakah meter air yang diuji memenuhi syarat sesuai dengan persyaratan verifikasi, dan tutup katup masuk air .

(7) Setelah verifikasi meter air selesai, buka katup debit air bypass untuk menguras tekanan residu di dalam pipa, dan buka klip untuk mengontrol pembongkaran meter .

Setelah kalibrasi meter selesai, katup bola masuk air harus ditutup, dan air yang tersisa dalam wadah standar, rotameter dan pipa harus dikeringkan .

Karakteristik kinerja perangkat verifikasi meter air otomatis

1. intuitif dan kredibel

The automatic water meter verification device is based on the most commonly used "volumetric method verification" in my country, and uses a camera instead of human eyes to read the pointer of the water meter. The automatic recognition accuracy reaches 1/3 of the minimum score of the water meter, and the automatic recognition rate is greater than 90%.

2. Sains Lanjutan

Mengintegrasikan teknologi elektronik, pencitraan, dan mekanik, mudah dioperasikan, mudah digunakan dan memelihara.

3. akurat dan andal

It adopts photoelectric induction signal, which is sensitive to the change of water level, produces stable water level pulse signal, and has excellent anti-interference performance. The computer adopts a variety of fast mathematical algorithms to ensure the real-time and reliability of image recognition, eliminate human errors, and improve the accuracy of the device.

4. Kecerdasan buatan

Perangkat verifikasi mewujudkan pembacaan otomatis laju aliran meter air yang diuji dan wadah standar, pengalihan otomatis laju aliran, dan perhitungan otomatis kesalahan setelah verifikasi selesai dan pencetakan laporan . seluruh proses verifikasi sepenuhnya otomatis .}

5. fungsionalitas manajemen data yang kuat

Perangkat lunak verifikasi komputer yang dilengkapi dengan perangkat verifikasi secara otomatis menghitung sesuai dengan peraturan dan menarik kesimpulan verifikasi . dapat menyimpan semua data verifikasi meter air dan memiliki fungsi basis data lengkap seperti kueri catatan verifikasi, statistik, dan pencetakan .

Perangkat verifikasi meter air otomatis mudah dioperasikan, stabil dan dapat diandalkan, meningkatkan efisiensi verifikasi dan menghindari kesalahan manusia . sangat mengurangi sengketa pengukuran yang disebabkan oleh keakuratan meter air di masa lalu, dan lebih meningkatkan pusat pengujian meter air dari perusahaan kami .

Faktor -faktor yang mempengaruhi hasil verifikasi meter air

1. suhu air

Suhu air verifikasi harus (0 . 1 ~ 30) derajat, yang memenuhi persyaratan kinerja pengukuran . suhu air yang terlalu rendah akan mempengaruhi kinerja pengukuran meter air, terutama kinerja pengukuran aliran minimum Q1 dan aliran awal, yaitu meter air ditampilkan secara perlahan.

2. Tekanan air

Menurut peraturan verifikasi, tekanan pada saluran masuk meter air selama verifikasi tidak boleh melebihi tekanan kerja maksimum yang diijinkan dari meter air untuk diuji, dan tekanan outlet meter air tidak boleh kurang dari 0 . 03MPa.

3. tekanan air berfluktuasi, dan air berisi gelembung udara

In the water meter volume verification, the flow range can be controlled by the glass rotameter, and the gas is discharged before the verification. The fluctuation of the water pressure and the air bubbles in the water caused by the turbulence, vortex, and deflow of the water meter in the pipeline All will produce positive deviations to the verification results of the water meter under small flow rates.

Kontrol kesalahan

1. Lingkungan verifikasi perlu memenuhi persyaratan

Only in the environment specified in the verification regulations, the corresponding verification method can ensure the accuracy of the verification results. We can control the ambient temperature through the air conditioner, and the water temperature will gradually rise during the verification process. If it is necessary to lower the water temperature, we can inject tap water with a lower temperature into the circulating pool.

2. Pemeliharaan reguler

If the verification device is used for a long time, the components will be worn out and aging, which will cause changes in the measurement characteristics of the measurement standard. Therefore, we must regularly maintain the verification device to prevent possible introduction Error factors were discovered in time. If a part fails, it must be repaired or replaced in time.

3. Tingkatkan tingkat teknis staf pengujian

Verification personnel must pass professional training and examinations, obtain relevant employment certificates, and work with certificates. It is necessary to be proficient in the relevant policies of quality technical supervision and metrological verification, and to keep improving the verification technology. While theoretically studying, the technical level of metrology verification is continuously improved, and the experience is continuously summarized in the daily Proses verifikasi meter air, sehingga dapat secara erat menghubungkan pengetahuan teoretis dengan pekerjaan praktis dan meningkatkan tingkat keterampilan personel verifikasi .
