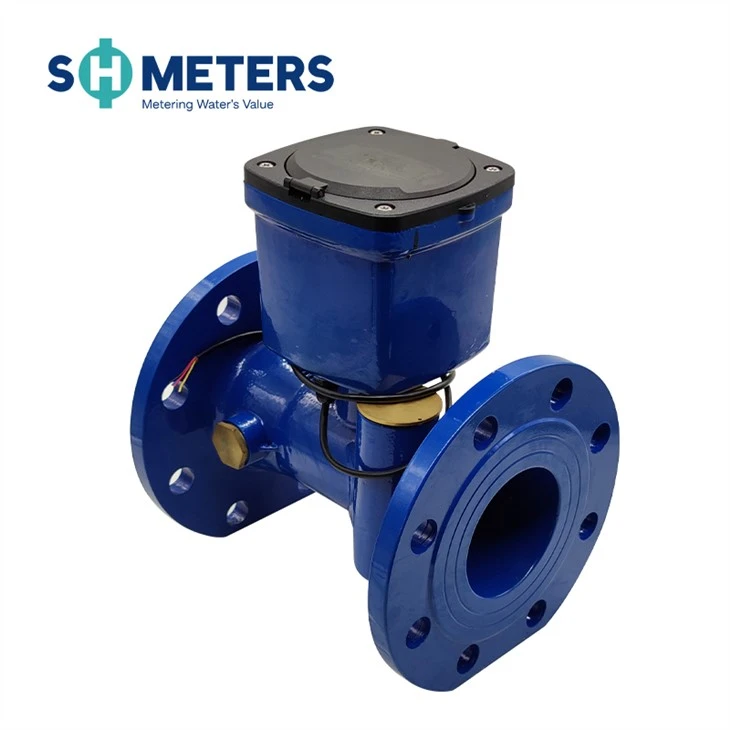

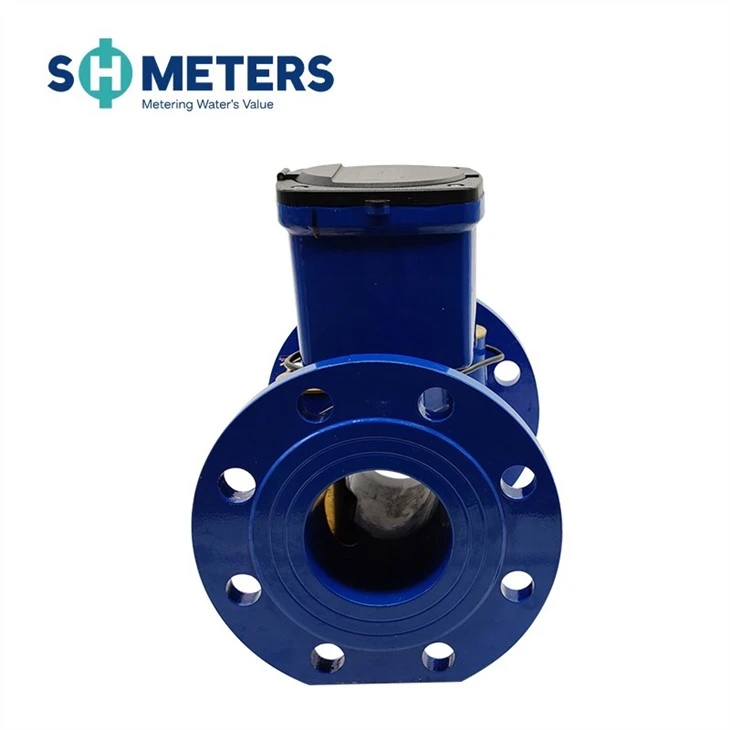

Deskripsi Produk
Ini adalah alat ukur untuk mengukur, merekam, dan menampilkan volume air yang mengalir melalui sensor secara terus-menerus dengan menggunakan metode perbedaan waktu ultrasonik. Harap baca buku petunjuk ini dengan saksama sebelum digunakan, untuk memanfaatkannya sebaik-baiknya dan menghindari kerugian yang tidak perlu.

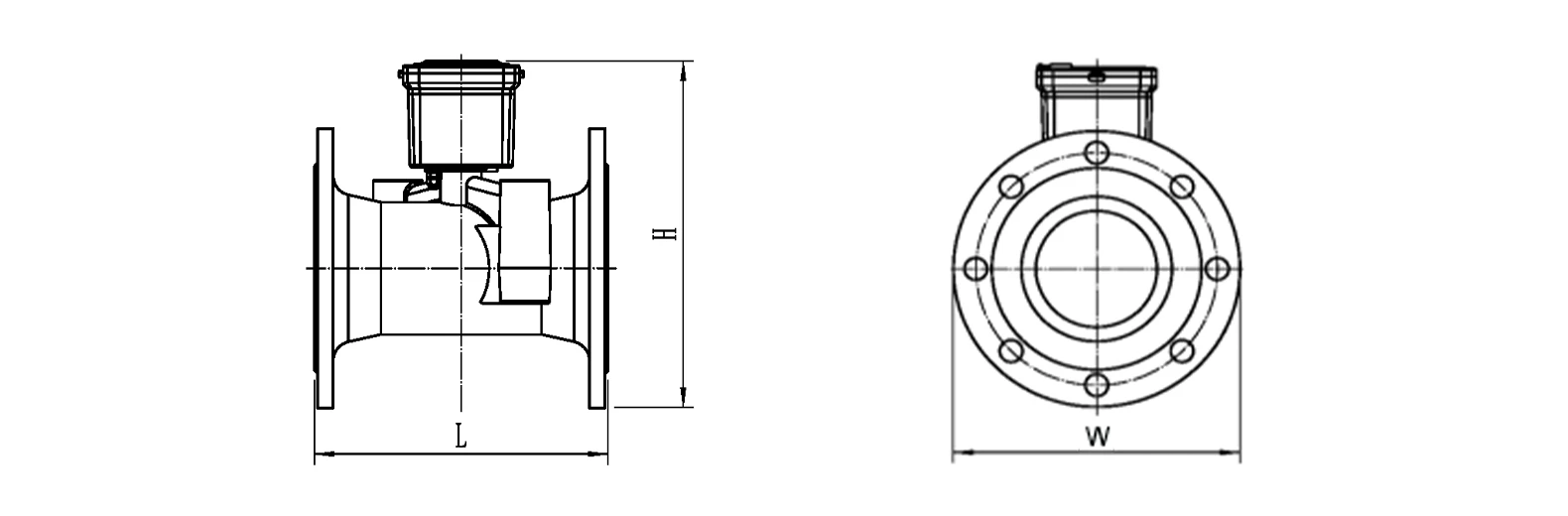

Gambar Dimensi Garis Besar
|
Diameter nominal (mm) |
Panjang L |
Lebar W | Tinggi H | Koneksi Flange | ||
| Diameter Flensa | Diameter Lingkaran Baut | Ukuran Baut-M | ||||
| Nomor DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| Nomor DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| Nomor DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Parameter Teknis
|
Diameter nominal (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|
Aliran maksimum Q4 (m³/jam) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
|
Aliran nominal Q3(m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
|
Aliran transisi Q2(m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 |
|
Aliran minimumQ1(m³/jam) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
|
Aliran awal (m³/jam) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 |
| Aliran maksimum | 9999999.9 | ||||||||
| Aliran balik | 9999999.9 | ||||||||
| Rentang pengukuran | Q3/Q1, R250 (R400 dapat disesuaikan) | ||||||||
| Kelas akurasi | Kelas B | ||||||||
| Kelas kehilangan tekanan | Kurang dari atau sama dengan 0.063 MPa | ||||||||
| Tekanan kerja | Tekanan 1,6 MPa | ||||||||
| Kelas suhu | T30 | ||||||||
| Kisaran suhu | (5~55) derajat | ||||||||
| Kelas Lingkungan | Dalam Ruangan, Kelas B | ||||||||
| Kelas elektromagnetik | E1 (Perumahan, Komersial, Industri) | ||||||||
| Catu daya | Baterai lithium internal DC 3.6V | ||||||||
| Daya tahan baterai | ＞ 10 tahun | ||||||||
| Posisi instalasi | Sudut mana pun | ||||||||
| Menampilkan | LCD, 8 digit + karakter tambahan | ||||||||
| Kelas sensitivitas profil aliran | U10/D5 | ||||||||
| Antarmuka komunikasi | RS485 Modbus/Keluaran pulsa/GPRS/NB-IOT/Lorawan | ||||||||
| Kelas perlindungan | Tingkat IP68 | ||||||||
| Suhu penyimpanan yang dapat ditoleransi | -20~60 derajat | ||||||||
| Daya statis | 10μA | ||||||||
| Konsumsi daya operasi | 45μA | ||||||||

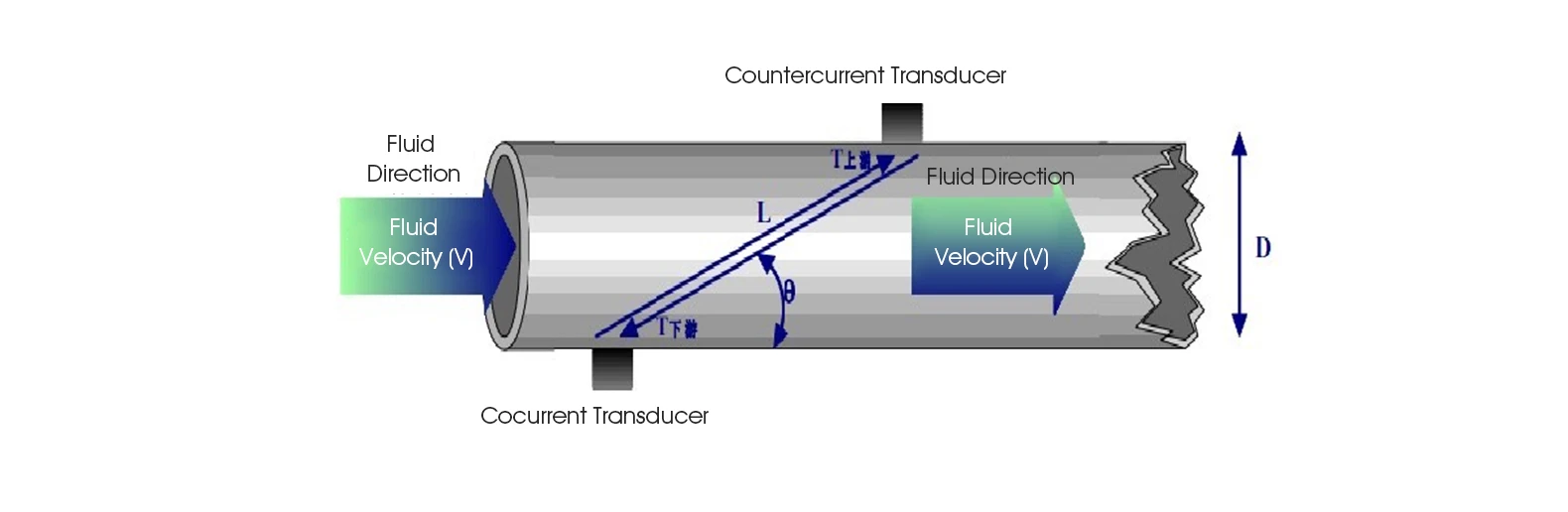

Prinsip Kerja
Meteran air ultrasonik merupakan jenis baru meteran air yang mampu mendeteksi perbedaan waktu akibat perubahan kecepatan saat pancaran gelombang ultrasonik merambat di dalam air bagian hulu dan hilir, menganalisis dan menangani laju aliran air, kemudian menghitung laju aliran air lebih lanjut.

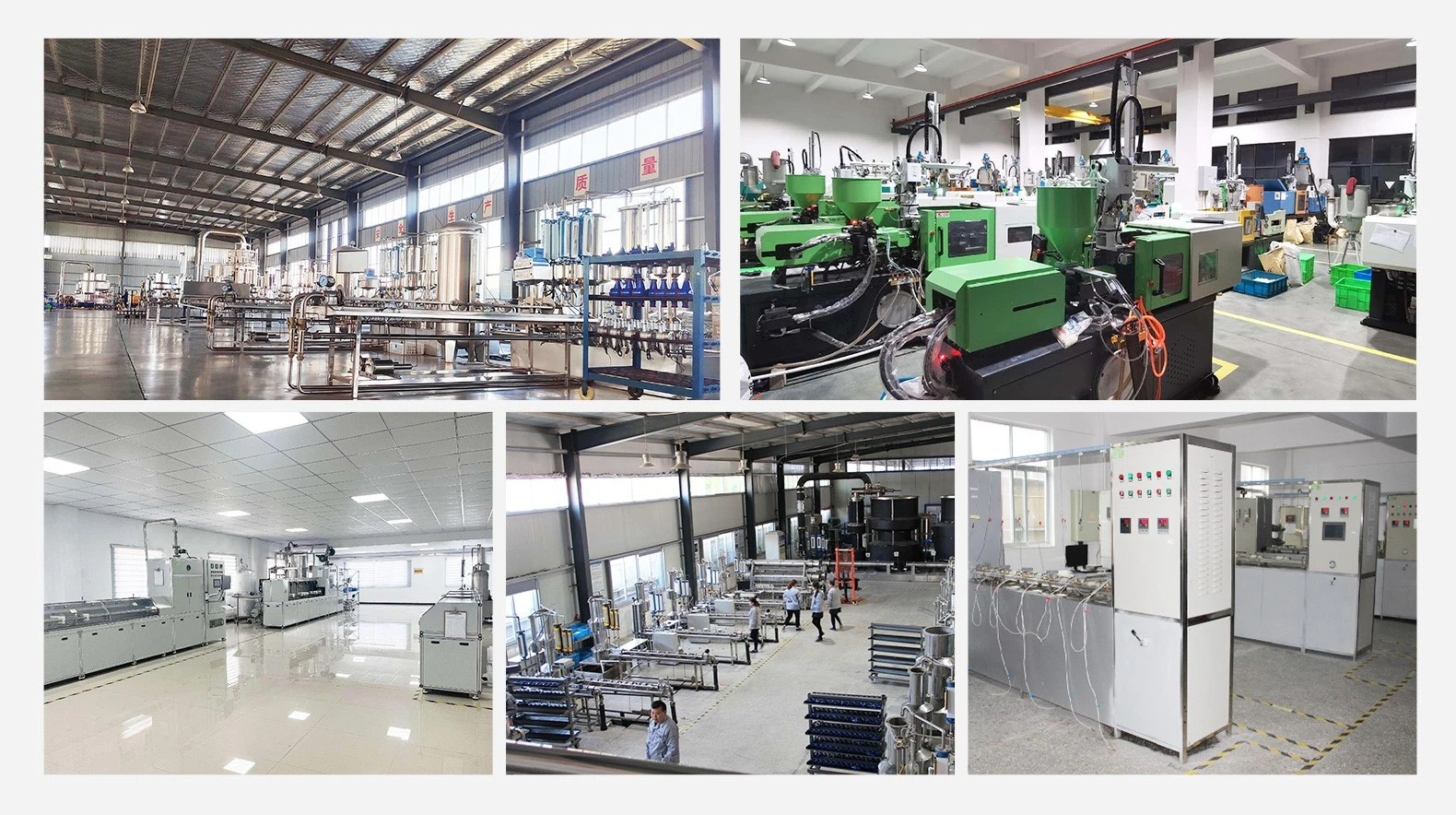

Pabrik

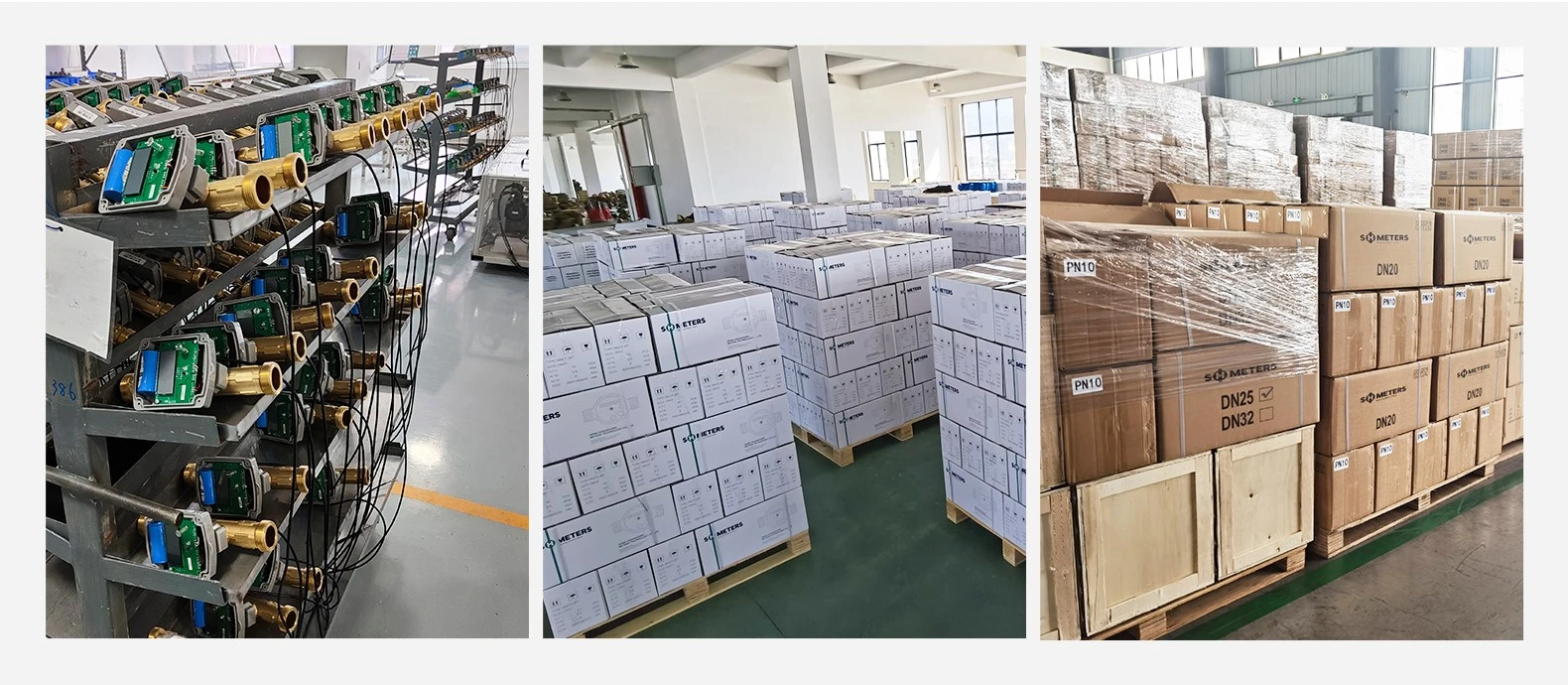

Pengemasan dan Inventaris
Klien Kami
