Deskripsi Produk

product-1580-670

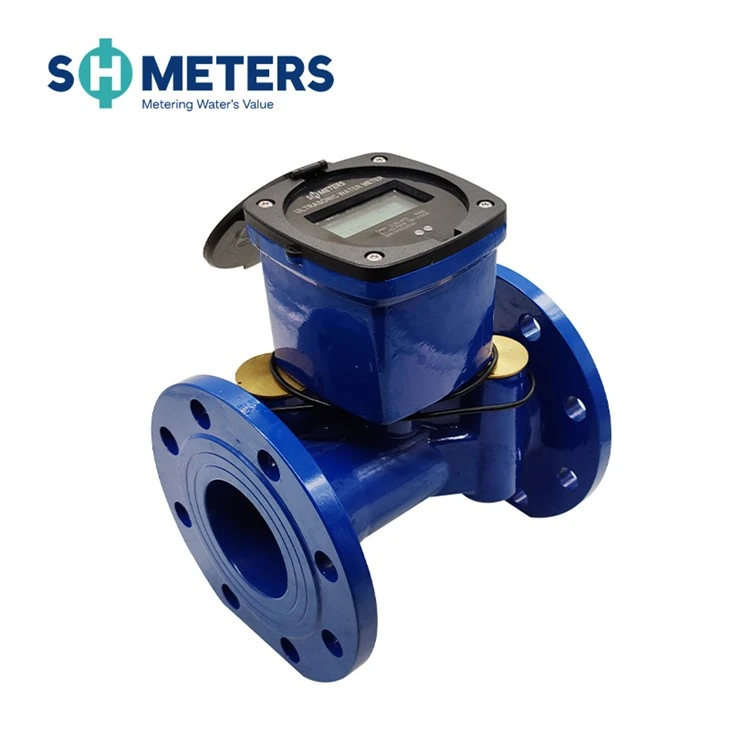

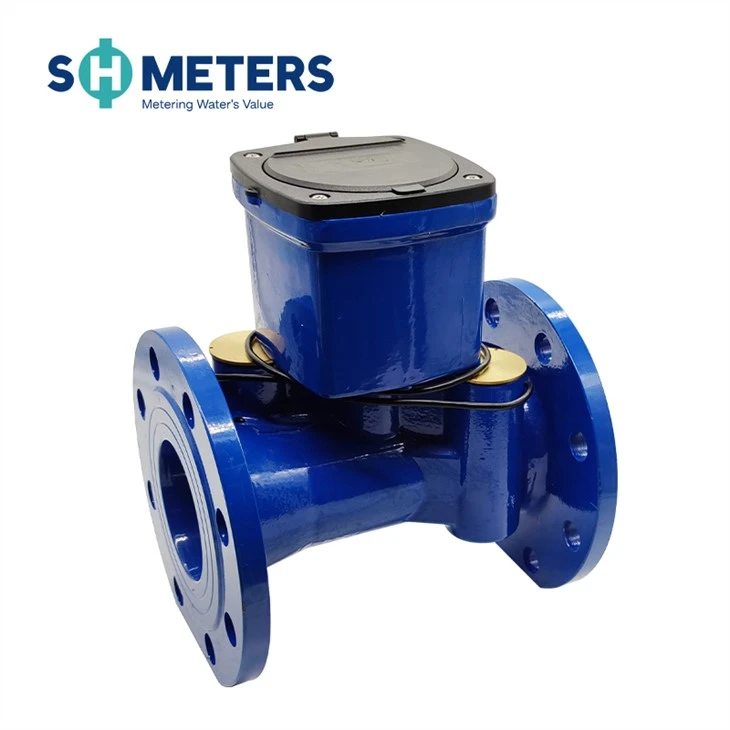

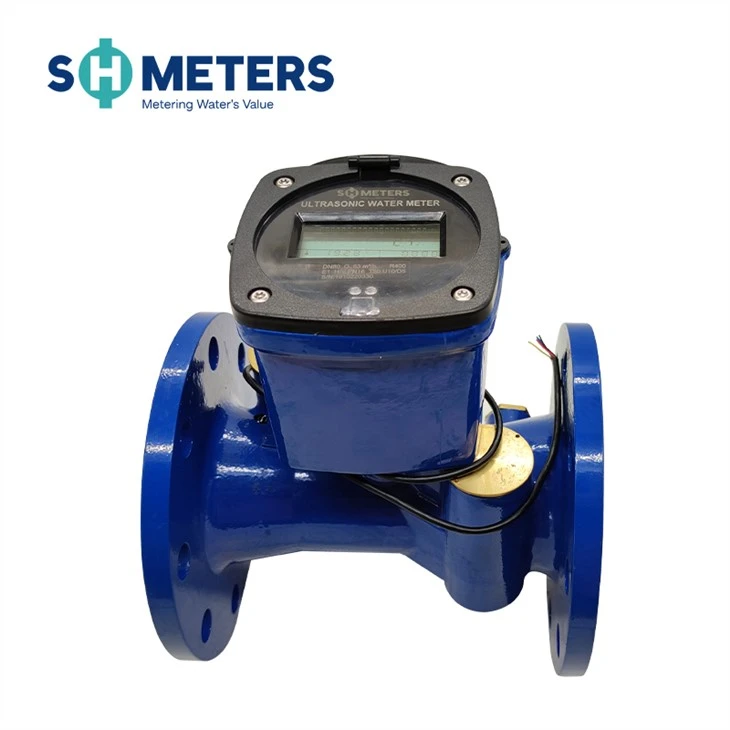

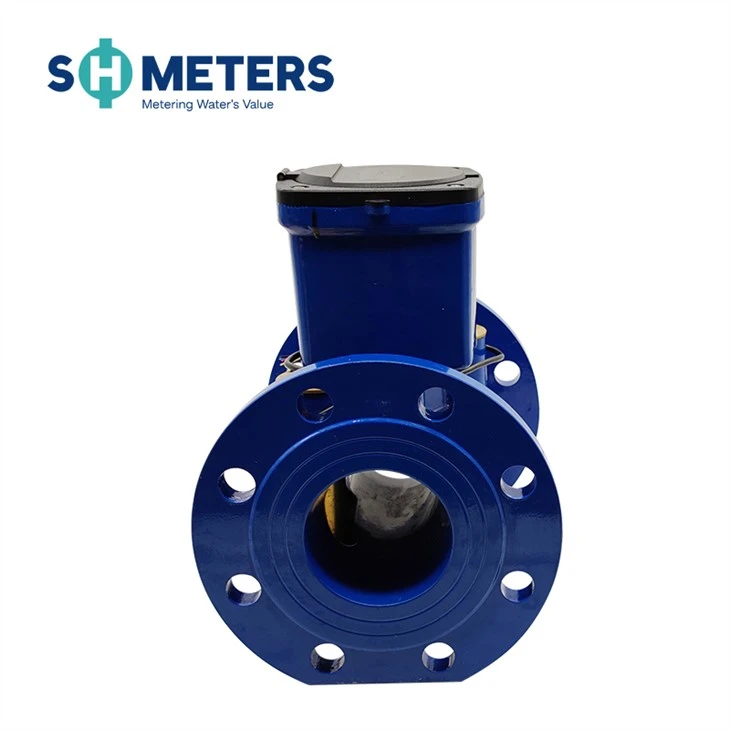

Ini adalah alat ukur untuk mengukur, merekam, dan menampilkan volume air yang mengalir melalui sensor secara terus-menerus dengan menggunakan metode perbedaan waktu ultrasonik. Harap baca buku petunjuk ini dengan saksama sebelum digunakan, untuk memanfaatkannya sebaik-baiknya dan menghindari kerugian yang tidak perlu.

fitur produk

▲Tidak terpengaruh oleh kotoran, bahan kimia, dan bahan magnetik dalam media;

▲Laju awal rendah (33L/jam), mampu mengukur laju aliran secara akurat;

▲Frekuensi pengukuran tinggi;

▲Laju aliran bisa serendah 100L/jam;

▲Jangkauan dinamis (Q3/Q1) hingga 250:1;

▲Dapat dipasang di posisi pemasangan apa pun;

▲Pengukuran dua arah;

▲Tampilan kode kesalahan dan alarm;

▲Pasokan baterai opsional;

▲Bahan besi cor ulet;

▲Tidak ada bagian yang bergerak, akurasi tinggi, dan masa pakai bertahun-tahun. Sensor aliran tidak memiliki bagian yang bergerak, sehingga terhindar dari kegagalan instrumentasi komponen mekanis yang dapat menyebabkan pengukuran tidak akurat karena keausan jangka panjang. Desainnya juga tahan terhadap kotoran, sehingga bebas dari pemeriksaan dan perawatan;

▲ Penurunan tekanan rendah;

▲ Kelas perlindungan IP68 dapat beradaptasi dengan berbagai lingkungan instalasi yang keras;

▲Mendukung komunikasi RS485, keluaran pulsa, GPRS, NB-IOT, LoraWan, dan metode transmisi data lainnya.

parameter teknis

Diameter nominal (mm)	50	65	80	100	125	150	200	250	300
Aliran maksimum Q4 (m³/jam)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Aliran nominal Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Aliran transisi Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Aliran minimumQ1(m³/jam)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Aliran awal (m³/jam)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Aliran maksimum	9999999.9
Aliran balik	9999999.9
Rentang pengukuran	Q3/Q1, R250 (R400 dapat disesuaikan)
Kelas akurasi	Kelas B
Kelas kehilangan tekanan	Kurang dari atau sama dengan 0.063 MPa
Tekanan kerja	Tekanan 1,6 MPa
Kelas suhu	T30
Kisaran suhu	(5~55) derajat
Kelas Lingkungan	Dalam Ruangan, Kelas B
Kelas elektromagnetik	E1 (Perumahan, Komersial, Industri)
Catu daya	Baterai lithium internal DC 3.6V
Daya tahan baterai	＞ 10 tahun
Posisi instalasi	Sudut mana pun
Menampilkan	LCD, 8 digit + karakter tambahan
Kelas sensitivitas profil aliran	U10/D5
Antarmuka komunikasi	RS485 Modbus/Keluaran pulsa/GPRS/NB-IOT/Lorawan
Kelas perlindungan	Tingkat IP68
Suhu penyimpanan yang dapat ditoleransi	-20~60 derajat
Daya statis	10μA
Konsumsi daya operasi	45μA

prinsip kerja

Meteran air ultrasonik merupakan jenis baru meteran air yang mampu mendeteksi perbedaan waktu akibat perubahan kecepatan saat pancaran gelombang ultrasonik merambat di dalam air bagian hulu dan hilir, menganalisis dan menangani laju aliran air, kemudian menghitung laju aliran air lebih lanjut.
