Untuk tujuan pengukuran yang berbeda, pengguna dapat mengatur periode deteksi dari 0.1 hingga 100 kali/detik
Dapat dipilih untuk mengukur jarak atau level
Ditangani melalui keyboard, matikan layar saat bekerja untuk menghemat daya;
Data level dan jarak ditampilkan langsung oleh LED / LCD
Dengan fungsi penyesuaian digital 4mA, 20mA, mudah untuk men-debug
PENGANTAR SISTEM AMI SEDERHANA ITU CERDAS…..
Diagram struktur sistem sebagai berikut
· Server mengirimkan perintah ke konsentrator data melalui jaringan;
· Konsentrator mengubah perintah yang diterima menjadi sinyal radio dan mengirimkan sinyal ke meteran air;
· Meteran air merespons dan menjalankan perintah sebagaimana mestinya;
· Meteran air mengirimkan hasil atau data kembali ke pusat manajemen sesuai rute awal setelah tindakan selesai.
Ringkasan
Kerugian yang disebabkan oleh kebocoran jaringan pipa air bersih sangat memprihatinkan, terutama jika pipa tersebut tiba-tiba jebol. Contohnya pipa DN300. Setelah pipa jebol, kerugian dalam satu jam mencapai 1.250 meter kubik air. Jika tidak segera diperbaiki, air yang jebol akan menggenangi tanah dan menyebabkan jalan amblas, yang akan menimbulkan korban jiwa dan kerugian harta benda.
Sistem pemantauan jaringan pipa kami dapat dengan cepat menemukan pipa yang akan diperbaiki dan mengirimkan pesan peringatan setelah pipa pecah. Pengguna kami dapat mengatur perbaikan darurat pada saat pertama untuk memulihkan kerugian dan menghilangkan bahaya tersembunyi.
Sistem ini menggunakan meteran air ultrasonik rasio jangkauan tinggi (r400), yang dapat secara akurat mengukur aliran air melalui pipa utama, dan menyediakan dasar perhitungan untuk penagihan dan kebocoran pipa.

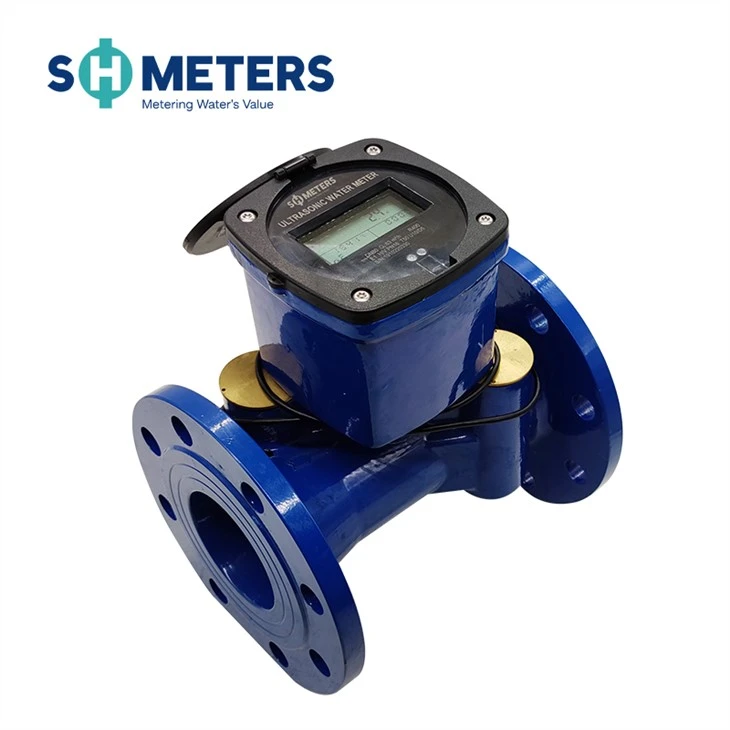

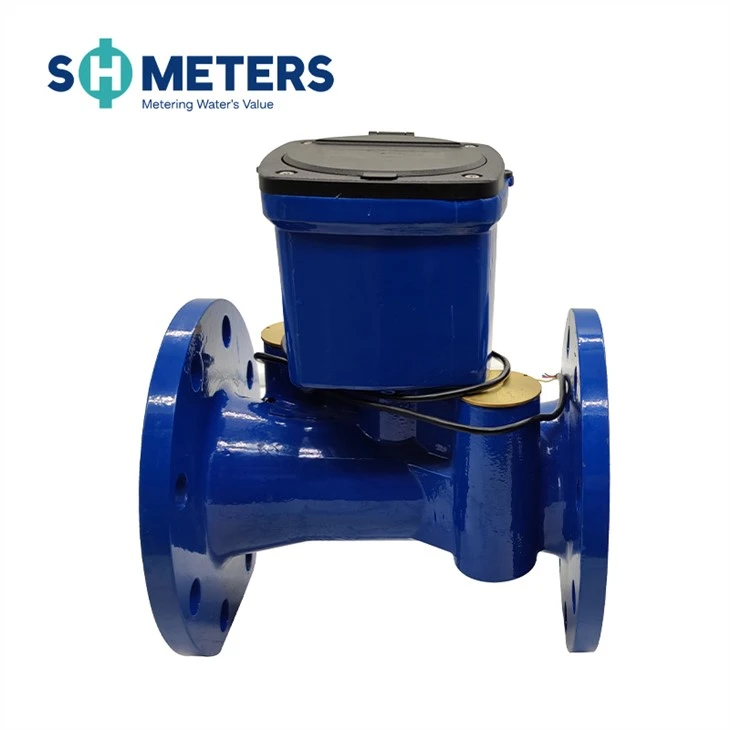

Instrumen pengukuran cerdas meteran air ultrasonik S8 terdiri dari sensor suhu, sensor aliran, dan kalkulator. Dapat menyediakan aplikasi dan data penting untuk banyak aplikasi dalam jaringan pipa.
Fitur
Bahan: besi cor, besi ulet
Adegan yang berlaku: pipa utama rumah, pipa utama apartemen, pipa utama pasokan air perumahan domestik, kebocoran, pabrik pengolahan, pertanian, irigasi, tanah, akuakultur, komersial, rumah tangga umum, industri, air minum
Data teknis sesuai dengan standar internasional ISO 4064.
Komunikasi: rs485 modbus, GPRS
Pemasangan: Sensor tekanan, baterai, layar LCD, perangkat pembacaan, pencatat data, set flensa, turbin cair, unit antarmuka pengguna
Memiliki fitur waktu servis yang lama dan akurasi yang tinggi
Meteran air digital tipe kering flensa ganda, digunakan dalam jaringan pipa industri, cocok untuk lingkungan bertekanan tinggi, dapat memilih apakah akan memasang keluaran pulsa
Dengan perangkat lunak sistem transmisi jarak jauh untuk mendukung pembacaan dan pemantauan
Menyediakan solusi pengukuran dan pengisian perangkat lunak yang lengkap
Pengukuran kebocoran otomatis
Prinsip Kerja
Meter ini terdiri dari sensor suhu kualitas, sensor aliran, dan kalkulator. Sensor suhu untuk mengukur suhu air dan sensor aliran untuk mengukur volume air yang mengalir melalui pipa berdasarkan perbedaan waktu transit.
Kedua data tersebut dikirim ke kalkulator setelah dikumpulkan, jumlah air yang dikonsumsi dihitung, disimpan dan akhirnya ditunjukkan pada LCD. Pipa utama dalam pipa pasokan air, ukuran pipa lebih besar dari DN50.
Keunggulan Perangkat Lunak
1.Pengukur air ultrasonik dengan rasio jangkauan tinggi, pengukuran akurat.
2.Umpan balik yang cepat dan posisi informasi darurat yang akurat.
Proses Kerja
1. Pengukur air ultrasonik mengumpulkan aliran dalam pipa, dan data tekanan diunggah ke platform layanan cloud melalui RTU.
2.Alarm perubahan tekanan dan aliran secara tiba-tiba.
Melayani
· Jaminan Kualitas: Meteran air selama 1 tahun;
· Dukungan panduan instalasi & pengujian di lokasi;
· Lembar tanggal dapat dikirim ke sistem manajemen lainnya dengan mudah.
Gambar dimensi garis besar
Dimensi Garis Besar
Diameter Nominal | Panjang L | Lebar B | Tinggi H | Koneksi Flange | ||
satuan | Diameter Flensa | Diameter Lingkaran Baut | Ukuran Baut-M | |||
Nomor DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
Nomor DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
Nomor DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Parameter Teknis
Diameter nominal (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Aliran maksimum Q4 (m³/jam) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
Aliran nominal Q3(m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
Aliran transisi Q2(m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
Aliran minimum Q1 (m³/jam) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
Kelas perlindungan | Tingkat IP68 | ||||||||
Rentang pengukuran | Q3/Q1 R250/R400 | ||||||||
Kelas akurasi | Kelas 2 | ||||||||
Daya tahan baterai | 8 tahun | ||||||||
Kelas suhu | T50 | ||||||||
Kelas kehilangan tekanan | ΔP63 | ||||||||
Kelas sensitivitas pra-file aliran | U10/D5 | ||||||||
Kelas lingkungan | Kelas B, M1 | ||||||||
Kelas lingkungan elektromagnetik | E1 | ||||||||
Tekanan kerja | 1,6Mpa | ||||||||
Indikasi aliran maksimum (m³) | 9999999.9 | ||||||||
Indikasi aliran balik (m³) | 9999999.9 | ||||||||
Posisi instalasi | Horizontal atau Vertikal | ||||||||
CATATAN: Dimensi flens sesuai dengan standar ISO7005-1:1988. Standar flens dapat disesuaikan. Pesanan untuk produk dengan persyaratan khusus juga diterima.
