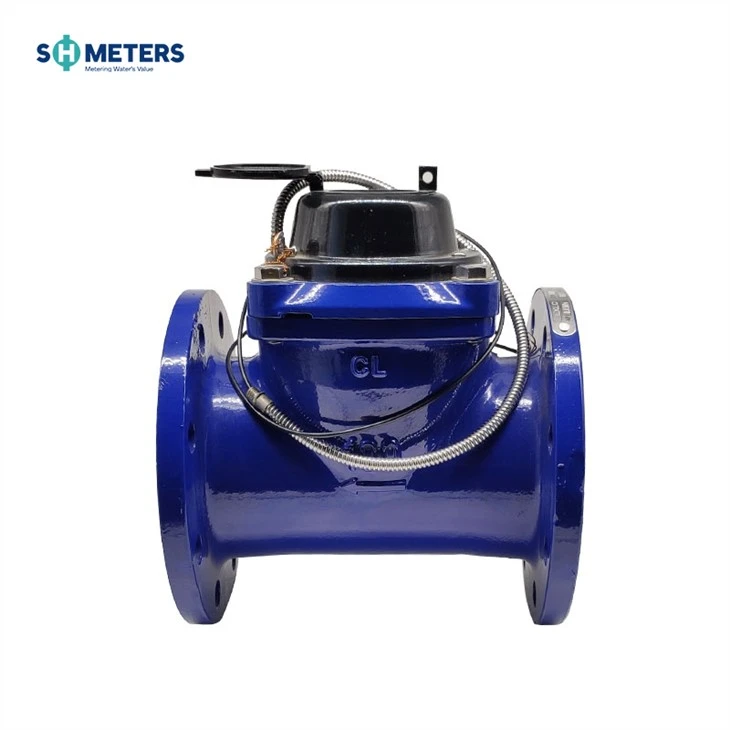

Aplikasi
Mengukur volume air dingin (panas) yang melewati pipa.Water meter digunakan untuk rumah atau apartemen
Fitur
Struktur elemen yang dapat dilepas, pemasangan dan perawatan yang mudah, daftar untuk penggunaan universal dalam kisaran ini dapat dilepas tanpa Melepaskan meter dari pipa
Panggilan kering, aksi kepekaan penggerak magnet, kehilangan tekanan kecil
Register tertutup vakum memastikan dial tetap bebas dari kabut dan tetap. Pembacaan jelas dalam layanan jangka panjang
Bahan berkualitas tinggi yang dipilih untuk karakteristik yang stabil dan andal
Data teknis sesuai dengan standar internasional ISO 4064
Dengan akurasi tinggi
Aksesori produk termasuk konektor, filter, aksesori koneksi, aksesori pipa, Flange, filter
Fitur pilihan
Register plastik, register tembaga, dan register kaca penuh
Akurasi:R=kelas b
Ukuran:DN{}DN300
Gumpalan/Air panas
Opsi sakelar buluh
Standar flange bisa dipilih
Rotade 360 derajat dapat dipilih
Besi cor, besi Ulet, stainless steel, GG25, GG50, SS304, SS316 tubuh dapat dipilih
Warna bisa berubah pada body dan cover
Berikan keluaran pulsa
Situasi kerja
Suhu air:{{0}}.1 derajat -50 derajat (0,1 derajat -90 derajat untuk meteran air panas)
Tekanan air: PN10/16/25
Kesalahan Maksimum yang Diizinkan
di zona bawah dari qmin inklusif hingga tetapi tidak termasuk qt adalah ±5 persen
di zona atas dari qt termasuk sampai dan termasuk qs adalah ±2 persen (±3 persen untuk meteran air panas)
Ukuran
| Jenis | Ukuran | Panjangnya | Tinggi | Menghubungkan Flensa | ||
| mm | D1 Diameter Luar | Diameter Lingkaran Baut D2 | Menghubungkan Baut (nM) | |||
| LX;C{} | 50 | 200 | 214 | 165 | 125 | 4-M16 |
| LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
| LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | {{0}}M20(1.0DE) |
| {0}{}M20(1.6MPa) | ||||||
| LXLC-250 | 250 | 450 | 434 | 395(1.0MPa) | 350(1.0MPa) | {{0}}M20(1.0MPa) |
| 405 (1.6MPa) | 355 (1.6MPa) | {0}{}M24(1.6MPa) | ||||
| LXLC-300 | 300 | 500 | 459 | 445(1.0MPa) | 400(1.0MPa) | {{0}}M20(1.0MPa) |
| 460 (1.6MPa) | 410 (1.6MPa) | {0}{}M24(1.6MPa) | ||||
CATATAN: Dimensi flensa sesuai dengan standar ISO7005-1: 1988. Standar flensa dapat disesuaikan
Posisi Pulsa
| Ukuran | Posisi Pulsa |
| DN15-65 | 10/100/1000L/Pulsa |
| DN80-200 | 100/1000L/Pulsa |
| DN250-300 | 1000L/Pulsa |
Kurva Kehilangan Tekanan
Spesifikasi Teknik Aliran
| Aliran Nominal | Aliran Maksimum Q4 | Aliran Permanen Q3 | Q3/Q1 | Q2/Q1 | Aliran Transisi Q2 | Aliran Minimum Q1 | Bacaan Minimal | Membaca Maksimal | ||
| Segel Kaca Penuh | Segel Umum | Segel Kaca Penuh | Segel Umum | |||||||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 2 | |||||||||
| 65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 3.2 | |||||||||
| 80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 5 | |||||||||
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 8 | |||||||||
| 125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 12.8 | |||||||||
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 20 | |||||||||
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 32 | |||||||||
| 250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 100.8 | |||||||||
| 300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 160 | |||||||||
Deskripsi Operasi Sistem Dua Sakelar Buluh
Silakan lihat diagram dari dua sistem sakelar buluh di bawah ini, kedua sakelar buluh akan dioperasikan "ON" atau "OFF" masing-masing oleh magnet yang dipasang ke penunjuk atau roda gigi selama berjalan di register, tetapi tidak pernah "ON" di waktu yang sama, kecuali serangan magnet keluar
Dua sakelar buluh mengoperasikan dua "ON" dan dua "OFF" dalam satu putaran penunjuk atau roda gigi berarti satu keluaran sinyal, prinsip ini mencegah hilangnya atau penghitungan keluaran sinyal karena sakelar joggling atau pipa bergetar, jadi menjamin keandalan output sinyal
Jaminan
Semua meteran akan dijamin terhadap cacat dalam pengerjaan dan bahan untuk jangka waktu satu (1) tahun sejak tanggal penerimaan. Meteran atau bagian yang rusak yang ditemukan dalam periode ini harus diganti tanpa biaya saat dikembalikan ke SHMETER
