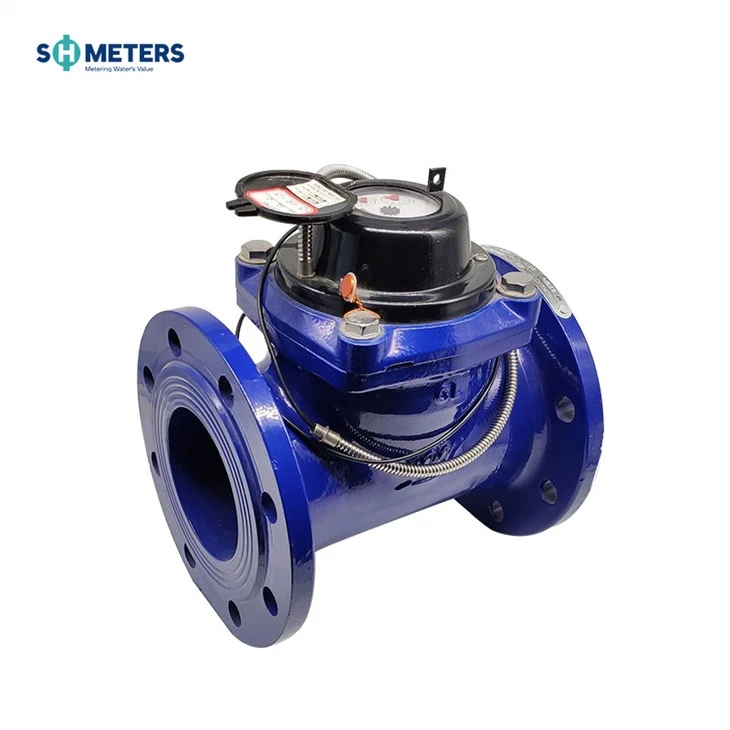

Aplikasi
Mengukur volume air dingin (panas) yang melewati pipa. Water meter digunakan untuk rumah atau apartemen
Fitur
Struktur elemen yang dapat dilepas, pemasangan dan pemeliharaan yang mudah, daftar untuk penggunaan universal dalam rentang ini yang dapat dilepas tanpa Melepas meteran dari pipa
Dry-dial, Aksi sensitice drive magnetik, kehilangan tekanan kecil
Register tertutup vakum memastikan dial tetap bebas dari kabut dan menjaga.pembacaan tetap jelas dalam layanan jangka panjang
Bahan berkualitas tinggi yang dipilih untuk karakteristik yang stabil dan andal
Data teknis sesuai dengan standar internasional ISO 4064
Dengan akurasi tinggi
Aksesori produk termasuk konektor, filter, aksesori koneksi, aksesori pipa, Flensa, filter
Fitur Opsional
Register plastik, register tembaga dan register kaca penuh
Akurasi: R = kelas b
Ukuran:DN50-DN300
Gumpalan/Air panas
Opsi sakelar buluh
Standar flensa dapat dipilih
Rotade 360 derajat dapat dipilih
Besi cor, Besi ulet, stainless steel, GG25, GG50, SS304, SS316 tubuh dapat dipilih
Warna dapat berubah pada tubuh dan penutup
Memberikan output pulsa
Kondisi Kerja
Suhu air: 0.1 ° C-50 ° C (0.1 ° C-90 ° C untuk meteran air panas)
Tekanan air: PN10/16/25
Kesalahan Maksimum yang Diizinkan
di zona bawah dari qmin inklusif hingga tetapi tidak termasuk qt adalah ±5%
di zona atas dari qt inklusif hingga dan termasuk qs adalah ±2%(±3% untuk meteran air panas)
Dimensi
| Jenis | Tingginya | Panjangnya | Tinggi | Menghubungkan Flensa | ||
| Mm | D1 Diameter Luar | Diameter Lingkaran Baut D2 | Menghubungkan Baut (n-M) | |||
| LX;C-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
| LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
| LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
| LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | 8-M20(1.0DE) |
| 12-M20(1.6MPa) | ||||||
| LXLC-250 | 250 | 450 | 434 | 395(1.0MPa) | 350(1.0MPa) | 12-M20(1.0MPa) |
| 405(1.6MPa) | 355(1.6MPa) | 12-M24(1.6MPa) | ||||
| LXLC-300 | 300 | 500 | 459 | 445(1.0MPa) | 400(1.0MPa) | 12-M20(1.0MPa) |
| 460(1.6MPa) | 410(1.6MPa) | 12-M24(1.6MPa) | ||||
CATATAN: Dimensi flensa sesuai dengan standar ISO7005-1:1988. Standar flensa dapat disesuaikan
Posisi Pulsa
| Tingginya | Posisi Pulsa |
| DN15-65 | 10/100/1000L/Pulsa |
| DN80-200 | 100/1000L / Pulsa |
| DN250-300 | 1000L / Pulsa |
Kurva Kehilangan Tekanan
Spesifikasi Teknik Aliran
| Aliran Nominal | Aliran Maksimum Q4 | Alur Permanen Q3 | Pertanyaan 3/Q1 | Pertanyaan 2/Q1 | Alur Transisi Q2 | Aliran Minimum Q1 | Bacaan Minimum | Membaca Maximun | ||
| Segel Kaca Penuh | Segel Umum | Segel Kaca Penuh | Segel Umum | |||||||
| DN | m³/jam | m³/jam | m³ | |||||||
| 50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 2 | |||||||||
| 65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
| 4 | 3.2 | |||||||||
| 80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 5 | |||||||||
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 8 | |||||||||
| 125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 12.8 | |||||||||
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 20 | |||||||||
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 4 | 32 | |||||||||
| 250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 100.8 | |||||||||
| 300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 4 | 160 | |||||||||
Deskripsi Opetasi dari dua sistem sakelar buluh
Silakan lihat diagram dari dua sistem sakelar buluh di bawah ini, dua sakelar buluh woud dioperasikan "ON" atau "OFF" masing-masing oleh magnet yang dipasang ke penunjuk atau roda gigi selama berjalan pada register, tetapi tidak pernah "ON" pada saat yang sama, kecuali jika serangan magnet keluar
Dua sakelar buluh mengoperasikan dua "ON" dan dua "OFF" dalam satu putaran pointer atau roda gigi berarti satu output sinyal, prinsip ini mencegah hilangnya atau penghitungan berlebih dari output sinyal karena sakelar joggling atau pipa bergetar, sehingga menjamin keandalan output sinyal
Garansi
Semua meter akan dijamin terhadap cacat dalam pengerjaan dan material untuk jangka waktu satu (1) tahun sejak tanggal akseleransi. Meter atau bagian yang rusak yang ditemukan dalam periode ini harus diganti tanpa biaya setelah kembali ke SHMETERS
