Lxxg (r) -50 ~ 300 (mm)

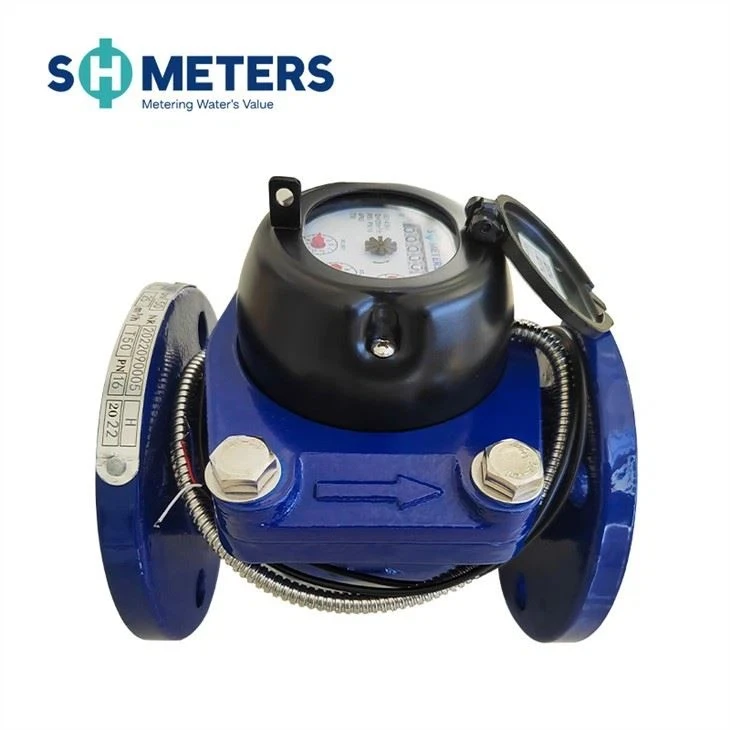

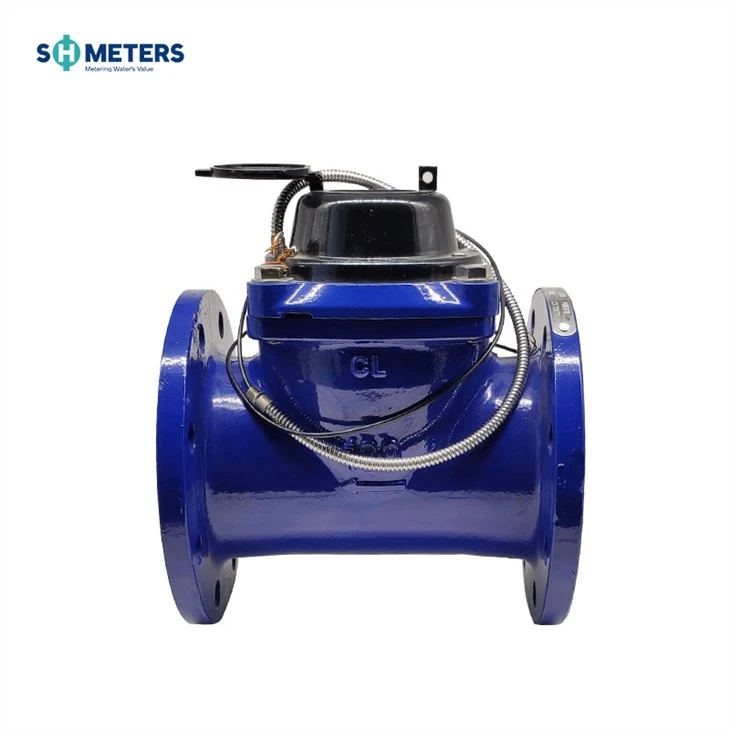

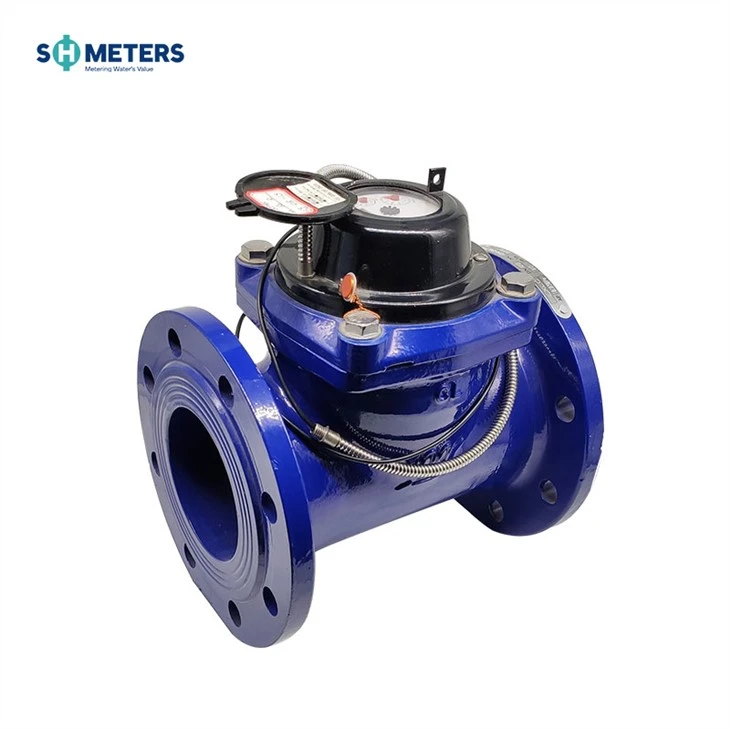

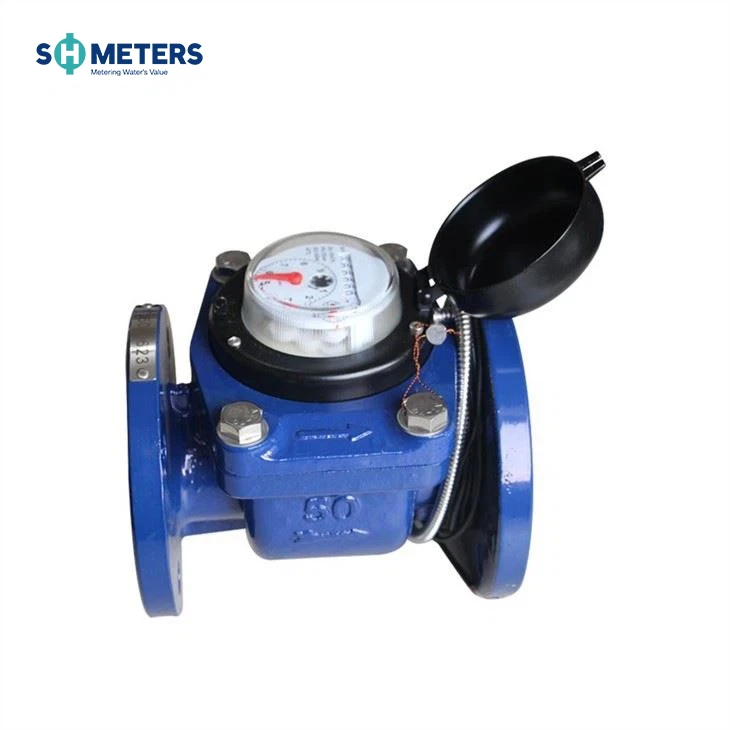

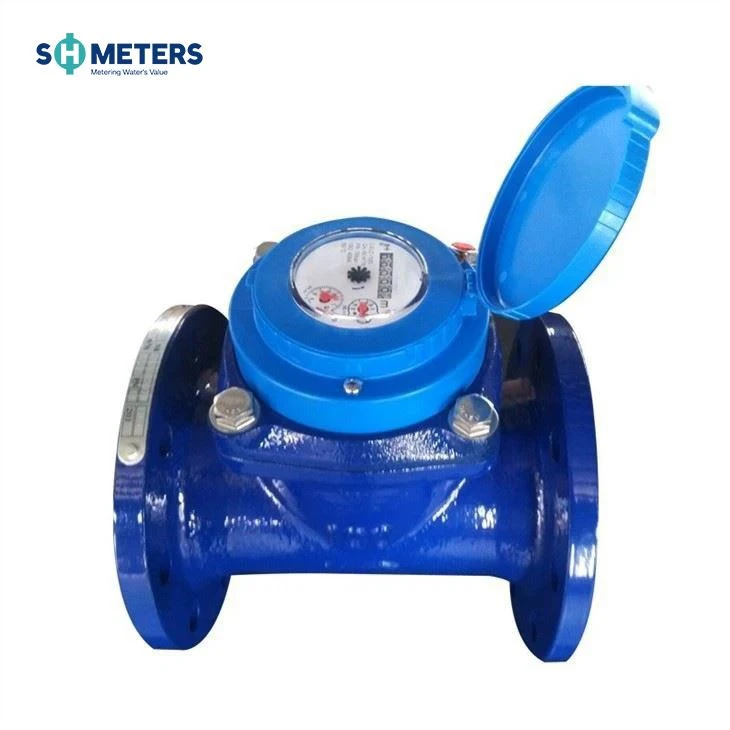

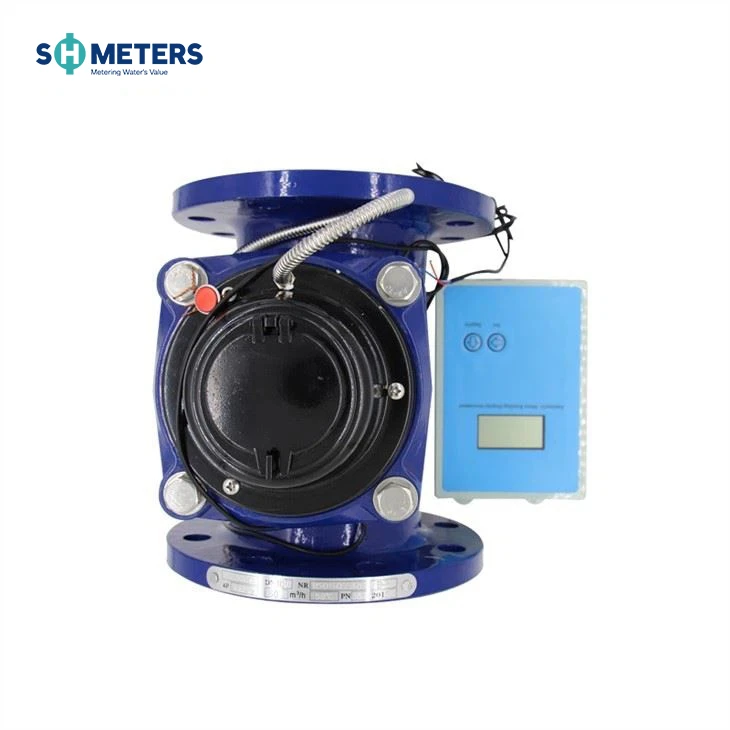

Irigasi roda baling-baling horizontal, meteran air dingin (panas) kering
Aplikasi
Mengukur volume air dingin (panas) yang melewati pipa . meter air digunakan untuk irigasi, kotamadya dll
Fitur

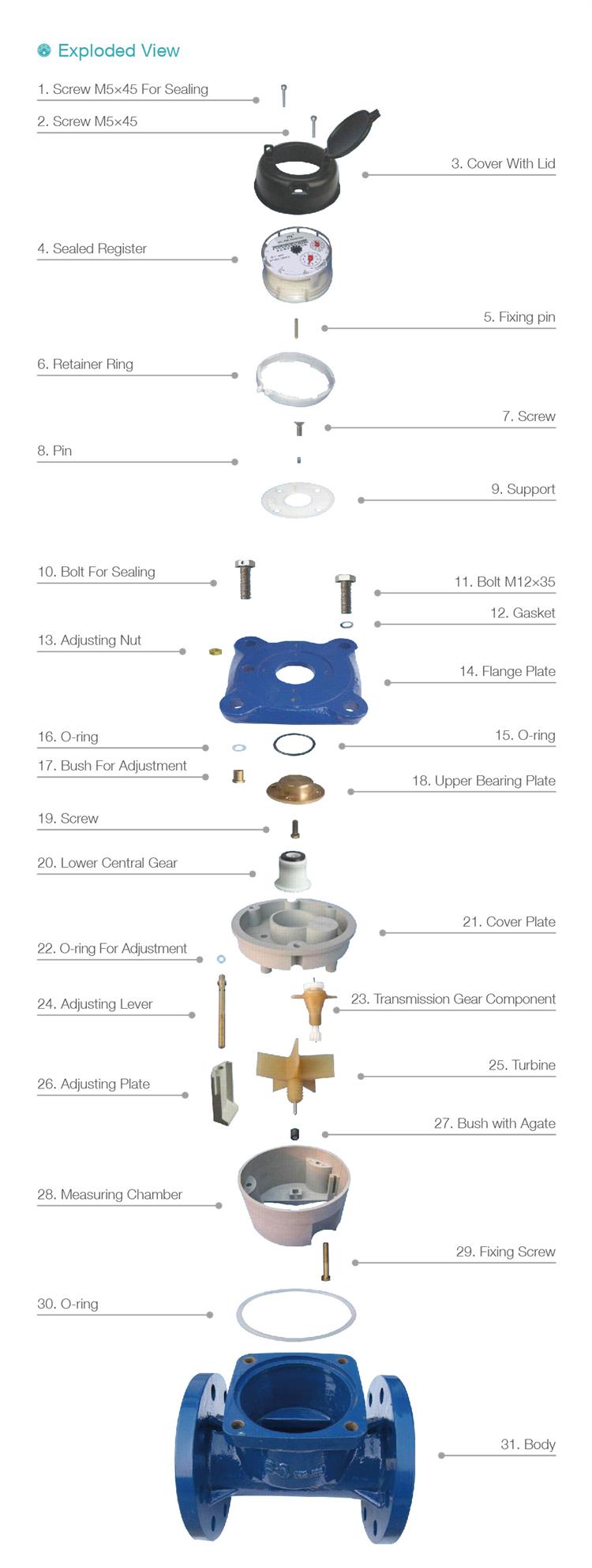

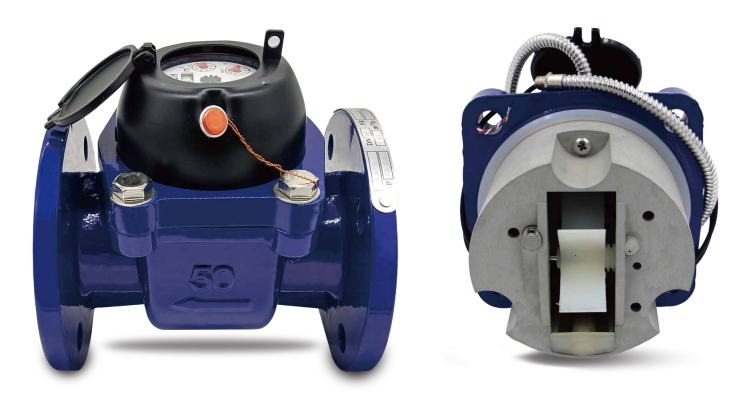

· Struktur elemen yang dapat dilepas, pemasangan dan pemeliharaan yang mudah
· Drive Dry-Dial, Magnetic
· Kapasitas aliran besar, kehilangan tekanan kecil
· Tahan hummer air dan polusi
· Register yang disegel vakum memastikan tombol tetap bebas dari kondensasi dan menjaga pembacaan tetap bersih dalam layanan jangka panjang
· Bahan berkualitas tinggi yang dipilih untuk karakteristik yang stabil dan andal
· Data teknis sesuai dengan standar internasional ISO 4064/ISO9100
· Dengan akurasi tinggi
· Aksesori produk termasuk konektor, filter, aksesori koneksi, aksesori pipa, flensa, filter
Fitur opsional
· Daftar plastik, register tembaga dan register kaca penuh
· Akurasi: r =25/20/50
· Size: dn 50- dn300
· Air dingin / panas
· Opsi sakelar buluh
· Standar flensa dapat dipilih
· Rotasi 360 derajat dapat dipilih
· Besi cor, besi ulet, baja tahan karat, GG25, GGG50, SS304, SS316 Body dapat dipilih
· Tekanan kerja: PN16/25
· Berikan output pulsa
Kondisi kerja
· Suhu air: 0,1 derajat ~ 50 derajat (0,1 derajat ~ 90 derajat untuk meter air panas)
· Tekanan Air: Kurang dari atau sama dengan 1.0MPA (1.6mpa berdasarkan permintaan)

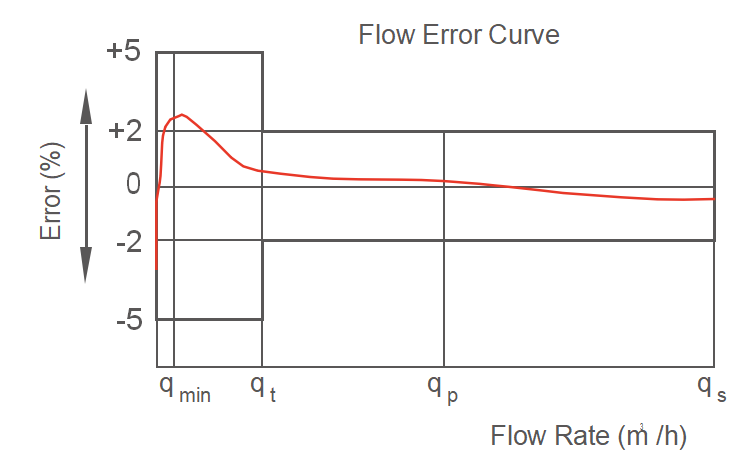

Kesalahan maksimum yang diizinkan
· Di zona bawah dari QMIN inklusif hingga tetapi tidak termasuk QT adalah ± 5%
· Di zona atas dari QT inklusif hingga dan termasuk QS adalah ± 2% (± 3% untuk meter air panas)

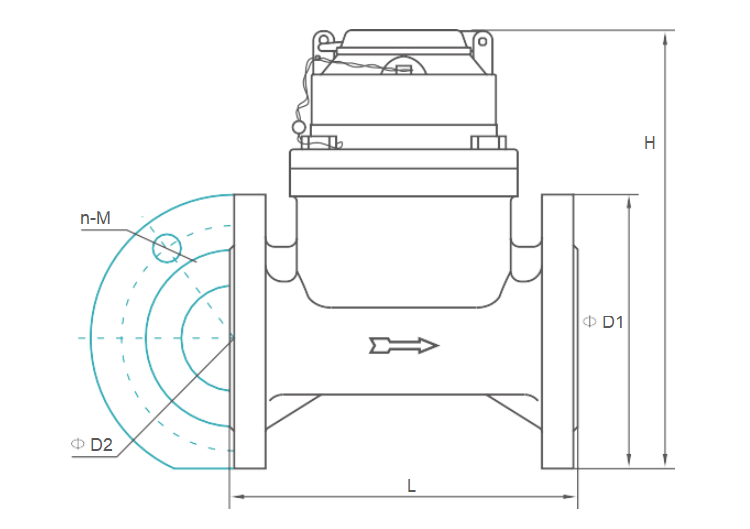

Ukuran
| Jenis | Ukuran | Panjang | Tinggi | Menghubungkan flensa | ||
| mm | D1 diameter luar | D2 Diameter Lingkaran Baut | Menghubungkan baut (nm) | |||
| Lxxg -50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| Lxxg -65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| Lxxg -80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| Lxxg -100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| Lxxg -125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| Lxxg -150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| Lxxg -200 | 200 | 350 | 382 | 340 | 295 | 8- m20 (1.0mpa) |
| 12- m20 (1.6mpa) | ||||||
| Lxxg -250 | 250 | 450 | 438 | 395 | 350 | 12- m20 (1.0mpa) |
| 405 | 355 | 12- m24 (1.6mpa) | ||||
| Lxxg -300 | 300 | 500 | 488 | 445 | 400 | 12- m20 (1.0mpa) |
| 460 | 410 | 12- m24 (1.6mpa) | ||||
CATATAN: Dimensi flange sesuai dengan iso 7005-1: 1988 Standard . Standar flange dapat disesuaikan . pesanan untuk produk persyaratan khusus juga diterima
Posisi pulsa
| Ukuran | Posisi pulsa |
| Dn 50-200 | 100/1000L/pulsa |
| Dn 250- dn300 | 1000L/pulsa |
Kurva kehilangan tekanan
