Single Jet Water Meter Plastik Vane Wheel Dry Dial
fitur
· Single-jet, dry-dial, freerotating register, ukuran kecil dan ringan.
·Magneticdrive,Resistancetoexteriormagnetinterference.
· Jauhkan pembacaan yang jelas dalam layanan jangka panjang.
Kondisi kerja
· Suhu air: 0.1℃～50℃.
· Tekanan air: ≤1.0Mpa.
Kesalahan Maksimum yang Diizinkan
· Di zona bawah dari qmin inklusif hingga tetapi tidak termasuk qt adalah ±5%.
· Di zona atas dari qt inklusif hingga dan termasuk qs adalah ±2%.
Fitur pilihan
· Akurasi pengukuran sesuai dengan standar ISO 4064 kelas B.
· Tersedia dengan panjang yang berbeda berdasarkan permintaan.
· Bahan tubuh: Kuningan / Tubuh plastik.
· Register disegel: Hanya panggilan kering.
· Ukuran: 15-20mm untuk bodi Kuningan, 15-20 untuk bodi plastik.
· Air dingin/panas.
· Katup satu arah.
· Opsi sakelar buluh.
· Jenis ujung ulir: BSP/NPT.
Ukuran
Tipe | Ukuran | L Panjangnya | B Lebar | H Tinggi | D MenghubungkanBenang |
mm | |||||
LXDG-15 | 15 | 110 | 67.5 | 72 | G3/4B |
LXDG-20 | 20 | 130 | 67.5 | 73.5 | G1B |

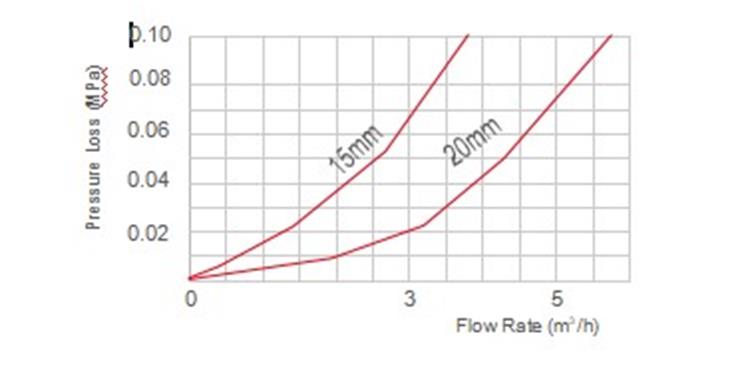

Kurva Kehilangan Tekanan
Data teknis
DN (mm) | 15 | 20 | |
Ukuran (inci) | 1/2&kutipan; | 3/4" | |
Q4(l/h) | 3125 | 5000 | |
Q3(l/h) | 2500 | 4000 | |
R=80 | Q2 (l/h) | 50 | 80 |
Q1 (l/h) | 31.25 | 50 | |
R=100 | Q2 (l/h) | 40 | 64 |
Q1 (l/h) | 25 | 40 | |
Maks. Membaca (m3) | 99,999 | 99,999 | |
Min.Membaca (Liter) | 0.05 | 0.05 | |
Max.Tekanan (Bar) | 16 | 16 | |
Hilang tekanan (⊿P) | 63 | ||
Suhu Maks. | T=50 /90 | ||
Opsi Keluaran Pulsa | Vmaks=24V | ||
Imaks=100mA | |||
Pmaks=2W | |||
1. Bagian Penghitungan
1） Daftar: Bahan POM (poliformaldehida), warna putih porselen, yang memastikan produksi bahan murni, tanpa menambahkan limbah apa pun, dan dengan ketahanan aus yang kuat.
2） Central Gear: Desain vertikal untuk memastikan koaksialitasnya.
2 Bagian Pengukuran
1） Komponen Turbin: Terbuat dari baja tahan karat, bushing inset, dan korundum untuk meningkatkan ketahanan aus.
2）Measuring Chamber: Cetakan terbuat dari bahan berkualitas tinggi, yang memastikan kesalahan kecil dan tingkat kelulusan yang tinggi.
Selain kecelakaan, setiap 1 juta set cetakan yang diproduksi akan diganti untuk memastikan presisi tinggi.
3） Saringan Bawah: Filter bawah dirancang untuk meminimalkan dampak filter pada akurasi.
Pembawa- Bagian tubuh
1 Bagian Ekor Kuningan: Kandungan tembaga dari bahan baku adalah 59%, nilai terendah adalah 57%, dan kandungan tembaga adalah 55% -56%, yang rentan terhadap patah.
2 Tubuh: Ketebalan dinding rata-rata adalah 2,5-2,7 mm
3 Coupling Nut: Menjamin panjang dan beratnya, beratnya tidak akan lebih rendah dari 140g, jika tidak maka akan mudah pecah.
